pdf文件下载：适用范围
> 适用于爆炸性气体环境 1 区、2 区场所；
> 适用于ⅡA、ⅡB、ⅡC 类爆炸性气体环境；
> 适用于可燃性粉尘环境 21 区、22 区场所；
> 适用于 T1~T6 组温度组别。

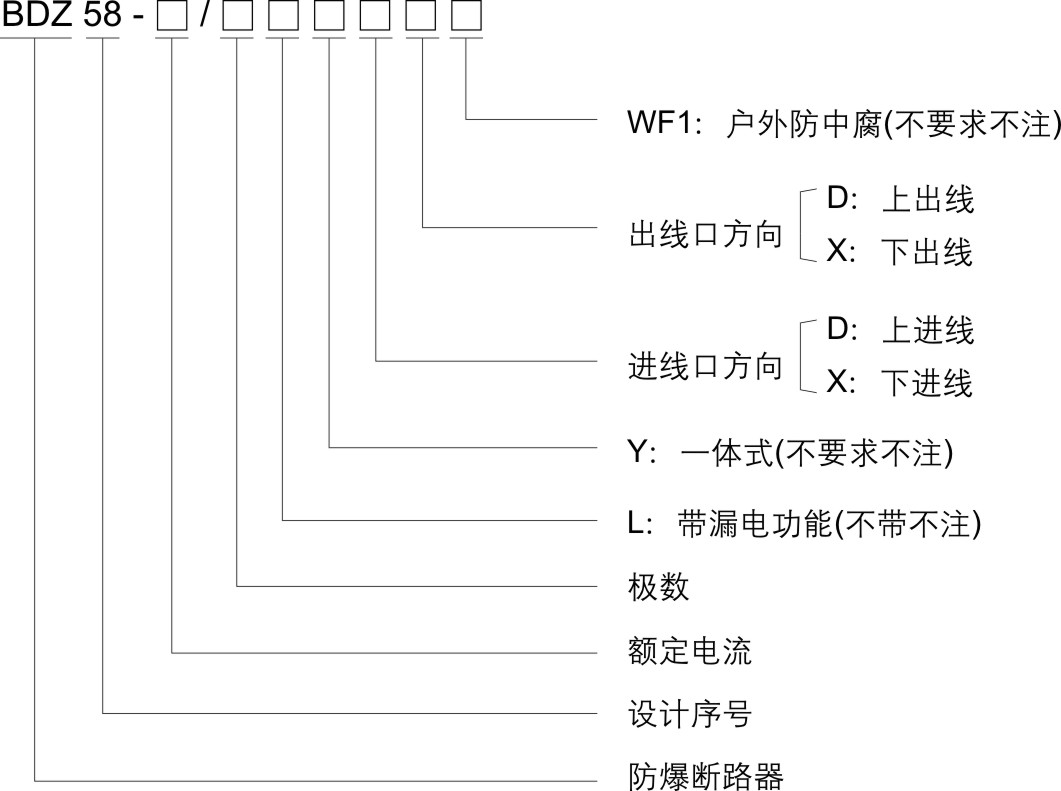

型号含义
产品特点
> 外壳采用 ZL102 铝合金压铸成型，表面高压静电喷塑；
> 内装高分断小型断路器；
> 具有过载、短路保护功能、可根据要求加装漏电等附件及分励脱扣器等保护装置；
> 钢管或电缆布线均可。
技术参数 BDZ58-□/□ （ⅡB）
主要技术参数
| 额定电压 | AC220V/380V | 91视频最新网址等级 | Ex d e ⅡB T4 Gb |
| 外壳材质 | 铝合金 | 防护等级 | IP54 |
| 安装方式 | 挂式 | 进出线口方向 | 可定制，默认为下进下出 |
| 内装原件 | 断路器、接线端子、信号灯 | ||
| 执行标准 | GB3836.1、GB3836.2、GB3836.3 | ||
常规规格选型列表
| 型号规格 | 额定电流（A） | 极数 | 出线口螺纹 | 适用电缆外径（mm） |
| BDZ58-□/□ | 1、2、4、6、10、16、20 | 1P、2P、3P、4P | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 | ||
| BDZ58-□/□L | 1、2、4、6、10、16、20 | 1PL、2PL、3PL、4PL | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 |

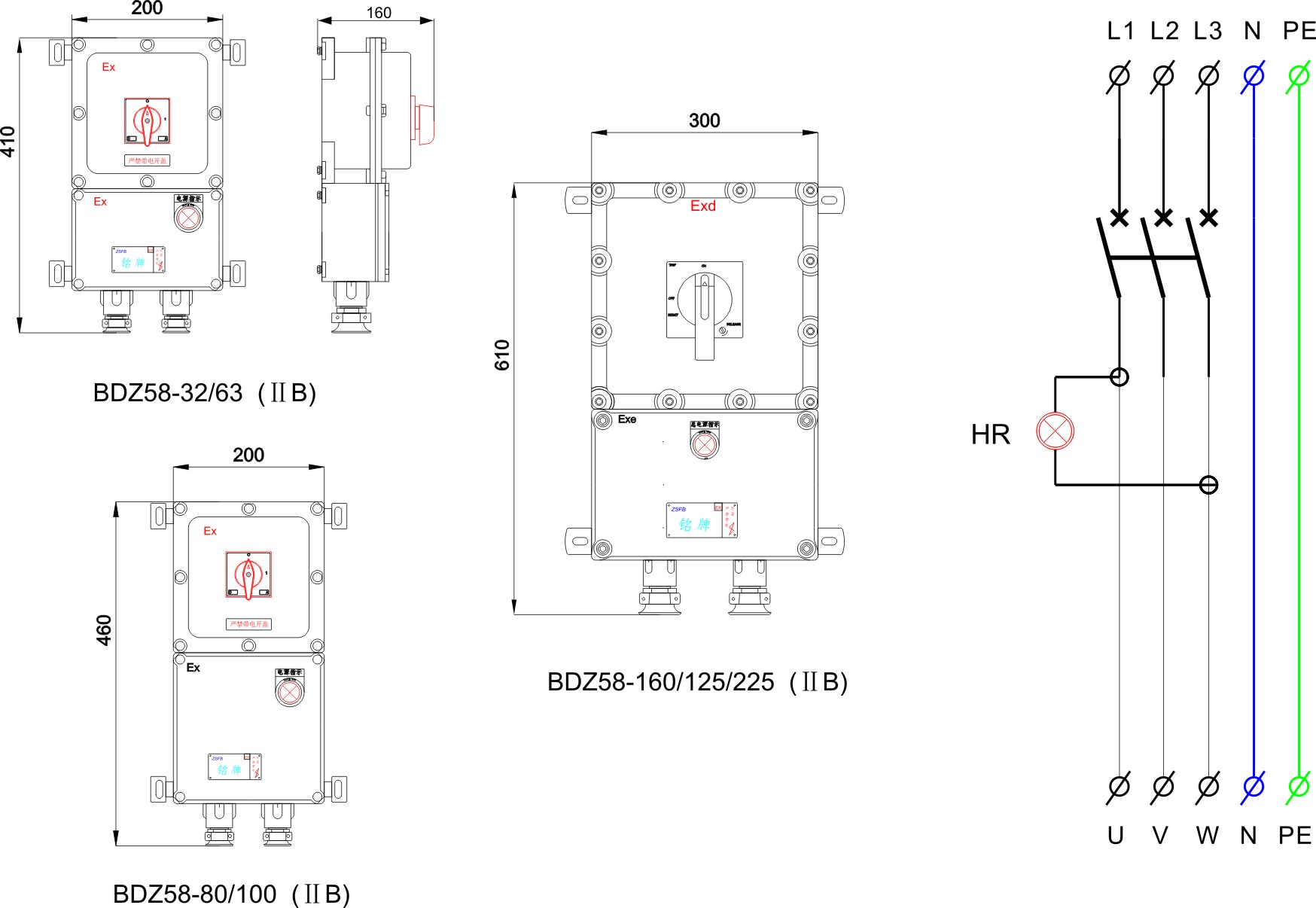

外形及安装尺寸举例
技术参数 BDZ58-□/□Y （ⅡB）
主要技术参数
| 额定电压 | AC220V/380V | 91视频最新网址等级 | Ex d e ⅡB T4 Gb |
| 外壳材质 | 铝合金 | 防护等级 | IP54 |
| 安装方式 | 挂式 | 进出线口方向 | 为下进下出 |
| 内装原件 | 断路器、接线端子 | ||
| 执行标准 | GB3836.1、GB3836.2、GB3836.3 | ||
常规规格选型列表
| 型号规格 | 额定电流（A） | 极数 | 出线口螺纹 | 适用电缆外径（mm） |
| BDZ58-□/□Y |
1、2、4、6、10、16、20、 25、32、40、 50、63 |
1P、2P、3P | G3/4 | φ10～φ14 |
外形及安装尺寸举例
技术参数 BDZ58-□/□ （ⅡC）
主要技术参数
| 额定电压 | AC220V/380V | 91视频最新网址等级 | Ex d e ⅡB T4 Gb |
| 外壳材质 | 铝合金 | 防护等级 | IP54 |
| 安装方式 | 挂式 | 进出线口方向 | 可定制，默认为下进下出 |
| 内装原件 | 断路器、接线端子、信号灯 | ||
| 执行标准 | GB3836.1、GB3836.2、GB3836.3 | ||
常规规格选型列表
| 型号规格 | 额定电流（A） | 极数 | 出线口螺纹 | 适用电缆外径（mm） |
| BDZ58-□/□ | 1、2、4、6、10、16、20 | 1P、2P、3P、4P | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 | ||
| BDZ58-□/□L | 1、2、4、6、10、16、20 | 1PL、2PL、3PL、4PL | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 |

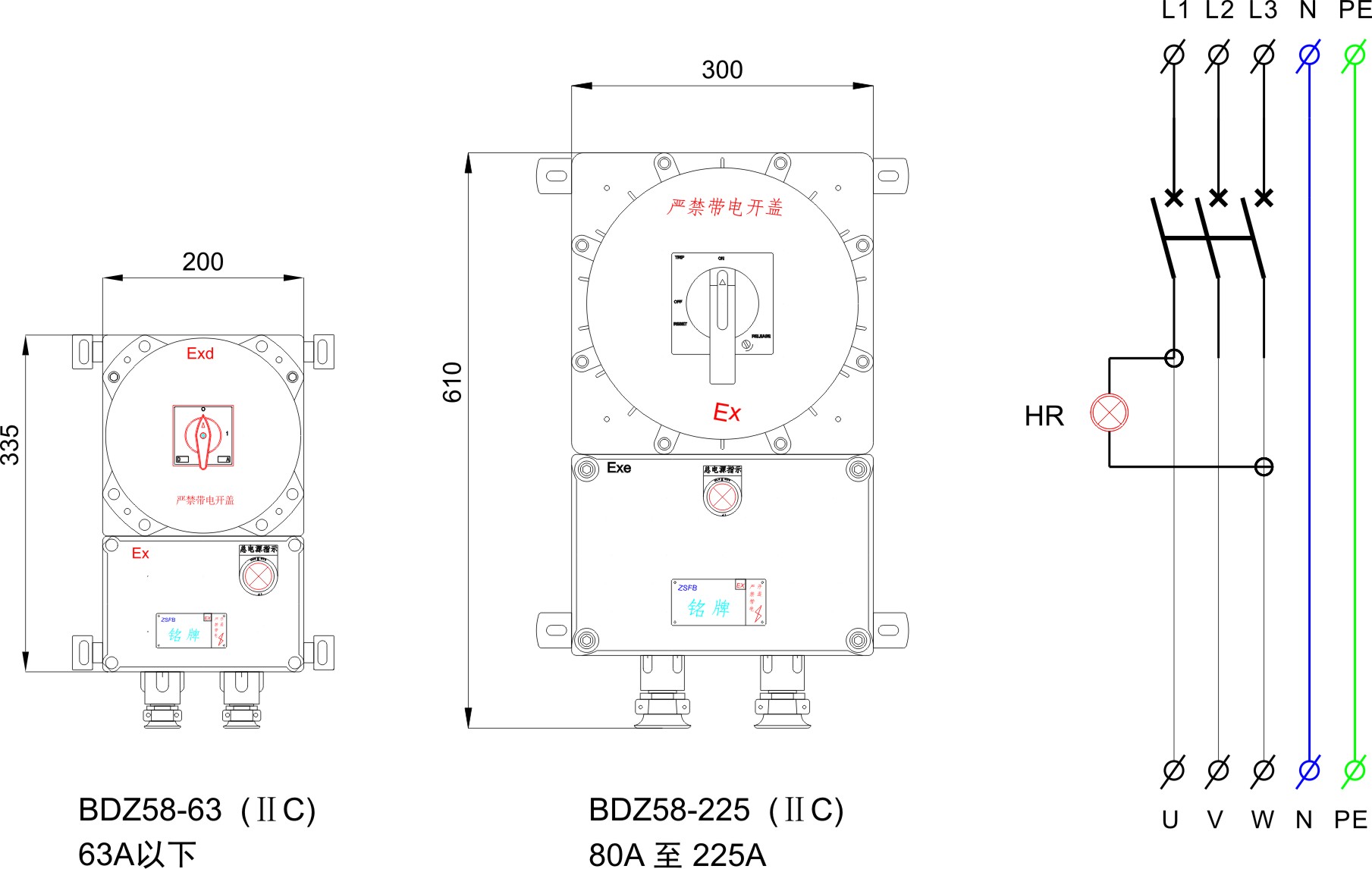

外形及安装尺寸举例
订货须知
> 请根据“型号规格含义”，注明所需产品具体型号规格和数量；
> 请注明91视频最新网址标志。
> 例如：需要 10A、3 级、下进下出，则产品型号为 BDZ58-10/3XX。
